Sanit 2-Mengen-Betätigungsplatte „L“ weiß

48,25 €

inkl. MwSt.Aktualisiert am: 10.08.2022 7:32
Hersteller
Modell-Nr.SABEL2MWW2
Spültechnik2-Mengen-Spülung
Farbeweiß
Breite338 mm
Höhe196 mm
Tiefe36 mm
LieferumfangBetätigungsplatte, Halte-/Einbaurahmen mit Befestigungsset, 2x Drückerstangen

Beschreibung

Produktdetails:

  • Für Sanit Unterputz Spülkästen mit großer Revisionsöffnung (ca. 29 x 15 cm): Typ 980, CC-120-L-FO-2V-L
  • 2-Mengen-Spülung
  • Betätigung von vorn
  • Nicht passend für Spülkästen mit Betätigung von oben
  • Inkl. Befestigungsrahmen, Drückerstangen und Befestigungsmaterial

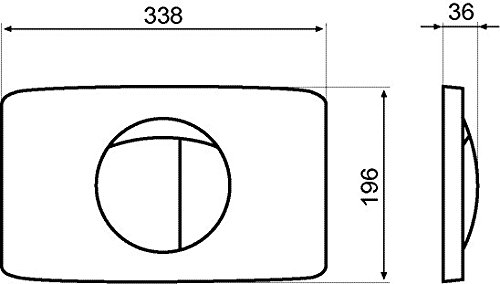

    Abmessungen: Breite 338 mm, Höhe 196 mm, Tiefe 36 mm

Auch passend für CORNAT Wandeinbau-Spülkasten Typ VWC19 und als Ersatz für Drückerplatte APV200, CORNAT Marley und Sanit Marley

———————————————————

Demontage der Betätigungsplatte

1. Um die Betätigungsplatte zu demontieren, drücken Sie diese von unten nach oben. Halten Sie die Betätigungsplatte in dieser Position und kippen diese nun an der Oberseite nach vorne (zu sich). Damit ist die Betätigungsplatte vom Halterahmen gelöst.

2. Der Halterahmen ist über die zwei Kunststoffschrauben links und rechts mit den sogenannten Distanzbolzen verschraubt. Lösen Sie die Schrauben und entfernen den Halterahmen. Fertig.

Montage der Betätigungsplatte

Für die Montage gehen Sie einfach in umgekehrter Reihenfolge vor.

Wichtig: Für eine einwandfreie Funktion der Spülung ist es wichtig, dass die Drückerstangen wie in der Montageanleitung beschrieben eingestellt werden. Die Drückerstangen werden über das Gewinde mit den Scharnierhebeln verbunden und können in der Tiefe/Länge eingestellt werden. Bei falscher Einstellung der Drückerstangen kann es sein, dass die Spülung nicht auslöst (Haltestangen zu kurz eingestellt) oder permanent etwas Wasser in das WC läuft (Drückerstangen zu lange eingestellt).

———————————————————

Alternativen

Als Alternative kann auch diese 2-Mengen Betätigungsplatte verwendet werden. Diese Drückerplatte passt 1:1 und kann ohne Umbaumaßnahmen montiert werden. Andere Betätigungsplatten passen nicht zu diesem Unterputz Spülkasten bzw. gibt es nicht.
