Ersatzteile für Grohe DAL Unterputz Spülkasten Typ 337 (337.00.200)
Erkennungsmerkmale:
- Größe der Betätigungsplatte ca. 16 x 20 cm
- Baujahr: 1993 – 2003: DAL Nr. 337.00.200, 337.00.800 (Grohe Nr. 37766000, 37753000)
- Baujahr: 2003 – 2007: Nr. 38661000
- Die Drückerplatte kann senkrecht und waagrecht montiert sein
- Die Betätigungsplatte ist über zwei Pneumatik-Schläuche mit dem Ablaufventil verbunden. Ist die Betätigungsplatte nur über einen Schlauch angeschlossen, dann handelt es sich um den Spülkasten Typ GD2 3.Generation
Achtung: bis Baujahr 2003 werden andere Ersatzteile benötigt als beim Spülkasten ab Baujahr 2003. Unterscheiden kann man die Modelle an der Position des Füllventils (Schwimmerventil):
Ersatzteile für Spülkasten 337 (Baujahr 1993-2003):
| Modell | Preis | |||
|---|---|---|---|---|
| 1 |  | Grohe (DAL) Universal Füllventil für Unterputz und Aufputz Spülkästen (06.00.3000 / 27.30.17) | ab 39,99 € inkl. MwSt. | Details🛒 zum Shop |
| 2 |  | Grohe (DAL) Ventilsitz (Bassin) für pneumatische Spülgarnitur | ab 26,99 € inkl. MwSt. | Details🛒 zum Shop |
| 3 |  | Grohe Ablaufventil (Heberglocke) pneumatisch (20.01.72) | ab 68,27 € inkl. MwSt. | Details🛒 zum Shop |
| 4 |  | Grohe DAL Verbindungsschlauch inkl. Dichtungen, 250 mm | ab 17,98 € inkl. MwSt. | Details🛒 zum Shop |
| 5 |  | Grohe Schutzplatte für Unterputz Spülkasten 336 und 337 | ab 12,25 € inkl. MwSt. | Details🛒 zum Shop |
| 6 |  | Grohe Halterung für Füllventil | ab 7,26 € inkl. MwSt. | Details🛒 zum Shop |
| 7 |  | Grohe Schlauchset zu pneumatischer Spülgarnitur (Heberglocke) | ab 13,15 € inkl. MwSt. | Details🛒 zum Shop |
| 8 |  | GROHE (DAL) Eckventil für Unterputz Spülkasten 1/2″ x 3/8″ | ab 31,99 € inkl. MwSt. | Details🛒 zum Shop |
Ersatzteile für Spülkasten GD2 2.Generation (Baujahr 2003-2007):
| Modell | Preis | |||
|---|---|---|---|---|
| 1 | | Grohe (DAL) Universal Füllventil für Unterputz und Aufputz Spülkästen (06.00.3000) | ab 36,77 € inkl. MwSt. | Details🛒 zum Shop |
| 2 |  | Grohe Ablaufventil (Heberglocke) inkl. Bassin, pneumatisch, AV1 | ab 76,28 € inkl. MwSt. | Details🛒 zum Shop |
| 3 | | Grohe Schlauchset zu pneumatischer Spülgarnitur (Heberglocke) | ab 13,15 € inkl. MwSt. | Details🛒 zum Shop |
| 4 |  | Grohe Schutzplatte für Unterputz Spülkasten bis Baujahr 2009 | ab 15,98 € inkl. MwSt. | Details🛒 zum Shop |
| 5 |  | Grohe Eckventil für Unterputz Spülkasten | ab 18,04 € inkl. MwSt. | Details🛒 zum Shop |

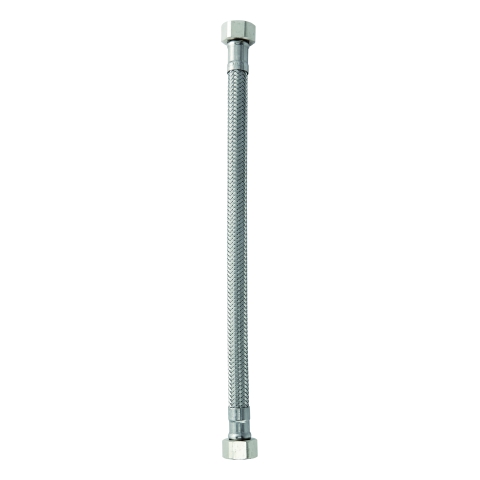

| 6 |  | Grohe Anschlussschlauch | ab 20,35 € inkl. MwSt. | Details🛒 zum Shop |
| 7 |  | Grohe Halterung für Füllventil | ab 9,90 € inkl. MwSt. | Details🛒 zum Shop |
| 8 |  | Grohe Quertraverse für GD2 Spülkasten | ab 14,93 € inkl. MwSt. | Details🛒 zum Shop |
Drückerplatten passend für beide Spülkästen:
| Modell | Preis | |||
|---|---|---|---|---|
| 1 |  | Grohe Drückerplatte Skate Air, weiß, für pneumatisches Ablaufventil | ab 53,84 € inkl. MwSt. | Details🛒 zum Shop |
| 2 |  | Grohe Drückerplatte Skate, weiß, für pneumatisches Ablaufventil | ab 58,41 € inkl. MwSt. | Details🛒 zum Shop |
| 3 |  | Grohe Drückerplatte Skate Air, chrom glänzend, für pneumatisches Ablaufventil | ab 62,99 € inkl. MwSt. | Details🛒 zum Shop |
| 4 |  | Grohe Drückerplatte Skate Air, chrom matt, für pneumatisches Ablaufventil | ab 62,99 € inkl. MwSt. | Details🛒 zum Shop |

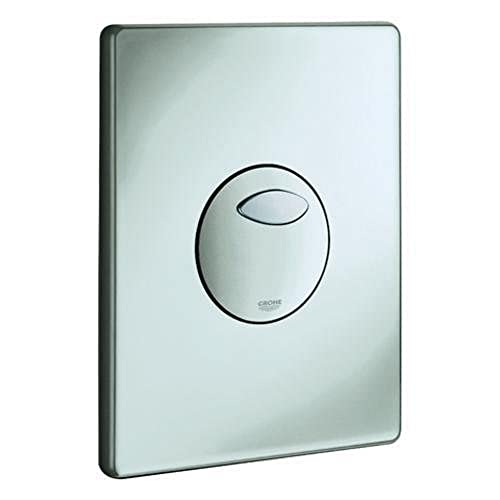

| 5 |  | Grohe Drückerplatte Skate, chrom matt, für pneumatisches Ablaufventil | ab 82,74 € inkl. MwSt. | Details🛒 zum Shop |
| 6 |  | Grohe Skate Air 2-Mengen-Betätigungsplatte, weiß | Montage waagerecht | ab 46,99 € inkl. MwSt. | Details🛒 zum Shop |
Umrüst-/Modernisierungsset (auf neue Drückerplatte):
Mit nachstehendem Umrüstset wird der Spülkasten von der Technik mit zwei Pneumatik Schläuchen auf die Version mit einem Pneumatik Schlauch umgerüstet. Das hat den Vorteil, dass man dadurch Drückerplatten aus dem aktuellen Grohe Programm verwenden kann und nicht mehr an die „alten“ Varianten gebunden ist.
Da der Spülkasten mit der Umrüstung einen neuen Ventilsitz (Bassin) und ein neues Ablaufventil (Heberglocke) erhält, werden dadurch auch die meisten Probleme mit Undichtigkeiten und nachlaufendem Wasser behoben.
Für Spülkasten 337 (Baujahr 1993-2003):
| Modell | Preis | |||
|---|---|---|---|---|
| 1 |  | Grohe Umrüst- und Modernisierungsset: 2-Mengen-Spülung | ab 44,99 € inkl. MwSt. | Details🛒 zum Shop |
Für Spülkasten GD2 2.Generation (Baujahr 2003-2007):
| Modell | Preis | |||
|---|---|---|---|---|
| 1 |  | Grohe Umrüst- und Modernisierungsset für GD2 Spülkasten | ab 32,40 € inkl. MwSt. | Details🛒 zum Shop |
Zusätzlich ist jeweils eine der nachfolgenden Drückerplatten erforderlich:
| Modell | Preis | |||
|---|---|---|---|---|
| 1 |  | Grohe Skate Cosmopolitan Drückerplatte 2-Mengen & Start/Stopp, chrom | 37,99 € inkl. MwSt. | Details🛒 zum Shop |
| 2 |  | Grohe Skate Cosmopolitan Drückerplatte 2-Mengen & Start/Stopp, weiß | ab 34,45 € inkl. MwSt. | Details🛒 zum Shop |

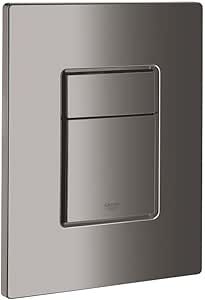

| 3 |  | Grohe Skate Cosmopolitan Drückerplatte 2-Mengen & Start/Stopp, hard graphite (anthrazit) | ab 143,37 € inkl. MwSt. | Details🛒 zum Shop |
| 4 |  | Grohe Arena Cosmopolitan Drückerplatte 2-Mengen & Start/Stopp, chrom | ab 48,45 € inkl. MwSt. | Details🛒 zum Shop |
| 5 |  | Grohe Arena Cosmopolitan Drückerplatte 2-Mengen & Start/Stopp, weiß | ab 40,95 € inkl. MwSt. | Details🛒 zum Shop |
| 6 |  | Grohe Nova Cosmopolitan Drückerplatte 2-Mengen & Start/Stopp, chrom | ab 53,99 € inkl. MwSt. | Details🛒 zum Shop |
| 7 |  | Grohe Nova Cosmopolitan Drückerplatte 2-Mengen & Start/Stopp, weiss | ab 53,58 € inkl. MwSt. | Details🛒 zum Shop |
FAQ – Antworten auf die häufigsten Fragen zum Grohe Spülkasten 337 und GD2
- Heberglocke (Ablaufventil)
- Bassin (Korb)
- Füllventil (Schwimmerventil)
Mit einer Wahrscheinlichkeit von 99 % wird kein Wasser mehr nachlaufen, wenn man diese drei Teile erneuert. Denn durch Alterung, Verschleiß oder einem Defekt ist fast immer eines der drei genannten Teile für undichte Spülkästen verantwortlich.
Wenn man nicht alles austauschen möchte, muss man zur Problembehebung auf Ursachensuche gehen. Eine Auflistung der häufigsten Ursachen und den entsprechenden Lösungen finden Sie auf dieser Seite.
- Heberglocke (Ablaufventil)
- Bassin (Korb)
- Füllventil (Schwimmerventil)
- Verbindungsschlauch (Flexschlauch)
Das Eckventil sowie der Lagerbock gehören zwar auch zum „Innenleben“ jedoch sind diese Teile selten von Verschleiß oder Defekten betroffen. Daher ist es nicht notwendig diese Teile auf Verdacht auszutauschen.
Kommentare
Jörg 14.05.2022 um 9:45
Hallo, wie baut man das Füllventil in einem Grohe UP Spülkasten 337 aus und ein? Wie ist das fixiert? Ich traue mich nicht richtig ran. Danke.
Otmar 14.05.2022 um 10:09
Sofern es sich um das original Füllventil handelt, gehe wie folgt vor:
1. Eckventil zu drehen
2. Flexschlauch vom Füllventil abschrauben
3. Kontermutter lösen
4. Füllventil aus Halterung nehmen
Da der Spülkasten 337 schon ein „paar Jahre“ alt ist, kann es sein, dass bereits ein neues/anderes Füllventil eingebaut wurde und andere Schritte zur Demontage notwendig sind.
Jörg 14.05.2022 um 11:12
Das Füllventil ist das 37095. Ich glaube das wurde bei einem Wechsel nur in die Halterung eingeklippst. Kontermutter sehe ich keine. Danke für die schnelle Antwort.
Eugen 2.11.2022 um 12:32
Ist es möglich, den Spülkastentyp 337 (zwei Pneumatik Schläuche) umzurüsten nach Spülkastentyp 336? Weiß das jemand zufällig? Und falls ja, welche Teile braucht man dazu? Danke und Viele Grüße
Eugen 3.11.2022 um 20:24
Zur Info: bzgl. Umrüstung von Spülkastentyp 337 nach 336 habe ich von Grohe Support folgende Antwort bekommen:
Zur Umrüstung auf mechanische Start-Stopp-Betätigung werden die Teile 43486000 Ablaufventil, 43542000 Ventilsitz, 43550000 Hebel und 43552000 Schutzplatte benötigt.
Dazu muss eine neue Betätigungsplatte montiert werden. Es passen dann die Betätigungen 37063 Surf (gibt es in den Oberflächen Chrom (Artikel-Nr. 37063000) und Weiß (37063SH0)), 37547 Skate (gibt es in den Oberflächen Chrom (37547000), Mattchrom (37547P00) und Weiß (37547SH0)) sowie Skate Edelstahl (38445SD0).
Susanne Kreil 2.12.2022 um 19:49
Hallo Otmar,
höchstwahrscheinlich habe ich eine Unterputzspülung von Grohe Typ 336, ist mit fester Stange. Können Sie mir ein günstiges bestellbar alternativ Modell nennen? Brauche die Betätigungsplatte und das Gestänge. Könnte ich Ihnen evt. Bilder der Montur zusenden? Damit die Identifizierung des kaputten Modells und des neuen Modells stimmig ist. Super wäre Hinweis auf gute Anleitung zur Montage. Warte seit längerem auf Anruf von Sanitärfachmann und es kann noch länger dauern. Deshalb wollte ich es selbst erledigen. Für Ihre Unterstützung tausend Dank vorab! Viele Grüße aus München Susanne Kreil
Otmar 4.12.2022 um 11:18
Mail für Bilder siehe hier: https://spuelkasten-ersatzteile.de/uncategorized/geberit-ersatzteile-fuer-sonstige-spuelkaesten/
Ersatzteile für Grohe 336 siehe hier: https://spuelkasten-ersatzteile.de/grohe/ersatzteile-fuer-grohe-dal-unterputz-spuelkasten-typ-336-336-00-200/
S. Kreil 2.12.2022 um 19:50
Sehr gute Seite!
T. Sommer 21.12.2022 um 9:49
Hallo, ich habe Spülkastentyp 337 Version A (Baujahr ca. bis 2008): mit zwei Pneumatik Schläuchen. Ich warte seit über einem halben Jahr auf eine Ersatzdrückerplatte Surf in weiss. Anscheinend ist diese von Grohe nur sehr eingeschränkt leiferbar. Kann ich den Spülkasten um oder aufrüsten und eine andere verfügbare, aktuelle Drückerplatte umbauen?
Würde mich über einen Tipp freuen. Dnake!
Otmar 10.01.2023 um 21:31
Ich habe soeben Drückerplatten ergänzt, die mit dem Spülkasten kombinierbar sind (Skate Air, Sakte) – siehe oben.
Alternativ kann man mit diesem Umrüstset: https://spuelkasten-ersatzteile.de/produkte/grohe-umruestset-von-start-stopp-auf-2-mengen-spuelung/
Drückerplatten aus dem aktuellen Grohe Programm verwenden.
Thomas 13.01.2023 um 20:46
Super…Perfekt! Danke!!!!!!!!!!
W.Graff 25.07.2023 um 7:08
Habe einen up-Spülkasten mit 2 Pneumatik Schläuchen..Ich kann die Betätigungsplatte drücken,aber nichts passiert.Kein Spülen möglich.Woran liegt das ?
Otmar 25.07.2023 um 9:12
Wahrscheinlich liegt es an einem der folgenden Dinge: Pneumatikschlauch defekt, Pneumatikschlauch nicht richtig aufgesteckt, Heberglocke defekt oder Drückerplatte defekt.
Bernd 22.08.2023 um 12:49
Ist bei der Drückerplatte zum Grohe DAL 337 mit 2 Schläuchen das pneumatische Ventil in der Platte mit dabei ? Bei mir zischt es dort beim drücken, und es kommt kein Wasser,
wenn ich mehrmals drücke ( pumpe ) kommt ein klein wenig Wasser ins Becken, ich vermute das einer der Faltenbalge in diesem pneumatischen Ventil undicht ist…
Die Abbildungen hier geben das leider nicht wieder…
Das Ventil im Spülkasten selbst zischt nicht und ist auch komplett leichtgängig.
Danke schon jetzt !
Otmar 22.08.2023 um 20:23
Die Pneumatikeinheit ist bei einer neuen Drückerplatte im Lieferumfang enthalten
